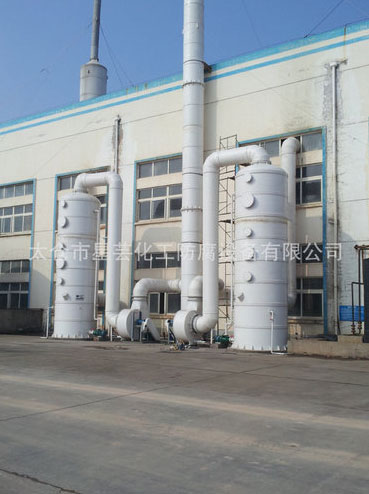

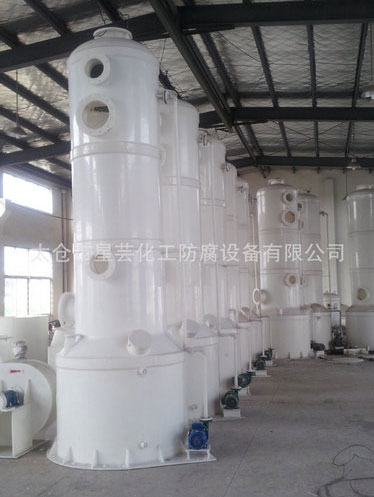

产品名称: 聚丙烯多功能废气净化塔、填料塔、洗涤塔

发布日期: 2016-04-25

点击数: 11363

二维码:

简述:

产品详情

本公司以PP、pvc为主要材料生产填料喷淋塔,填料采用PP材质鲍尔环或空心球,根据气体吸收过程在气液两相界面上进行,传递速率和界面面积成正比的原理,采用填料来增大两相接触面积,使两相充分分散,达到净化废气的目的。

结构特点:

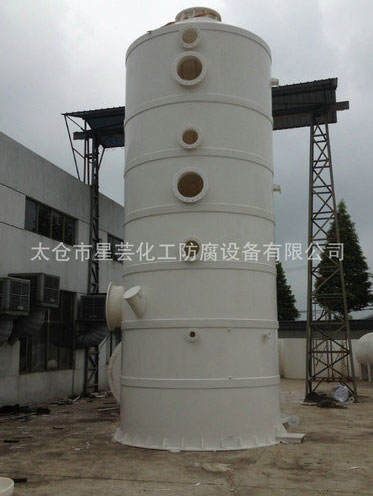

PP、pvc填料喷淋塔结构设计型式分为立式和卧式。立式结构的工作原理为气液两相立逆接触,卧式结构的工作原理为气液两相交叉流接触,废气通过填料层段和液相接触吸收中和,从而达到净化效果。单体塔中填料层可分办单层或多层。
优点:
具有净化效率高,耐腐蚀性能好,重量轻、安装维修方便、比强度高、外观漂亮、占地面积小、废气处理量大等优点。



部件名称表

序号

1

2

3

4

5

6

7

8

9

10

11

12

部件名称

喷淋口

填料压板

螺栓喷头

填料层

入孔、填料口

加料口

填料支撑网板

循环口

液位口

气体进口

入孔、检修孔

气体出口

聚丙烯废气净化塔系列规格表

型号

处理气体量m3/h

1

2

3

H

H1

H2

H3

净化率

推荐水泵

YS-I-500

1200

800

500

960

1200

2400

400

4000

90

25FP-8

YS-I-600

2000

1000

600

1160

1200

2400

400

4000

90

25FP-8

YS-I-700

3000

1000

700

1160

1300

2700

500

4500

90

32FP-11

YS-I-800

4000

1200

800

1360

1300

2700

500

4500

90

32FP-11

YS-I-1000

5000

1400

1000

1600

1400

3600

500

5500

90

40FP-18

YS-I-1200

6000

1600

1200

1800

1400

3600

500

5500

90

40FP-18

YS-I-1400

8000

1800

1400

2000

1400

4000

600

6000

90

50FP-22

YS-I-1600

10000

2000

1600

2200

1400

4000

600

6000

90

50FP-22

YS-I-1800

15000

2200

1800

2400

1500

4300

700

6500

90

50FP-22

YS-I-2000

20000

2400

2000

2600

1500

4300

700

6500

90

65FP-26

YS-I-2200

25000

2600

2200

2800

1500

4800

700

7000

90

65FP-26

YS-I-2500

30000

2800

2500

3000

1500

4800

700

7000

90

65FP-26



聚丙烯多功能废气净化塔、填料塔、洗涤塔

适用于化工、石油、医药、食品、油脂、印染、冶金、环保、轻工、复肥等行业生产时产生的废(尾)气体的吸收、洗涤或净化处理。

1、压力损失:<390-780pa。
2、适用温度:PP材质为-10'C -120℃、PVC材质为-10℃-65℃。
3、立式塔规格、处理量:φ300-φ3000mm、300m3/h—38000m3/h。
4、卧式塔规格按客户所需处理的废气流量来进行设计。
1、定货时,请查阅产品说明书中的性能特点.针对废气成分、处理量和使用条件选购本设备。
2、如需本公司代为设计,用户必须提供详细的各项参数。
3、如需改变管接口尺寸及方位应事先提出,以便按需制造。
4、本公司也可按用户所提供的设备图纸进行制造。

YS-II型

型 号

处理风量
M3/h

ф1

ф2

H

H1

H2

净化率
(90%)

推荐水泵

YS-I-500

1200

500

700

1200

2000

3500

90

25FP-8

YS-I-600

2000

600

800

1200

2400

3500

90

25FP-8

YS-I-700

3000

700

900

1300

2400

4000

90

32FP-11

YS-I-800

4000

800

1000

1300

2350

4000

90

32FP-11

YS-I-1000

5000

1000

1200

1400

3200

5000

90

40FP-18

YS-I-1200

6000

1200

1400

1400

3150

5000

90

40FP-18

YS-I-1400

8000

1400

1600

1400

3600

5500

90

50FP-22

YS-I-1600

10000

1600

1800

1400

3550

5500

90

50FP-22

YS-I-1800

15000

1800

2000

1500

3900

6000

90

50FP-22

YS-I-2000

20000

2000

2200

1500

3850

6000

90

65FP-26

YS-I-2200

25000

2200

2400

1500

4350

6500

90

65FP-26

YS-I-2500

30000

2500

2700

1500

4250

6500

90

65FP-26

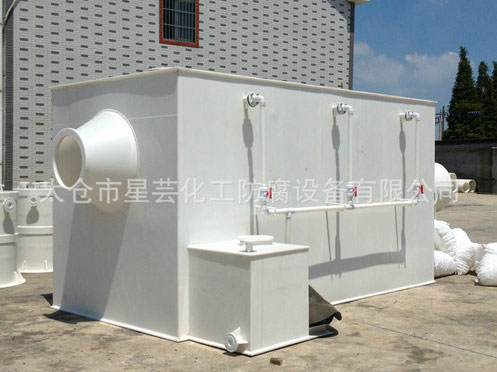

YSW型

规格及技术指标

型号

处理风量
M3/h

外形长度

外形高度

外形高度

净化率
(90%)

推荐水泵

YSW-Ⅲ-500

1200

2500

1000

1200

90

25FP-8

YSW-Ⅲ-600

2000

2500

1100

1300

90

25FP-8

YSW-Ⅲ-700

3000

3000

1200

1400

90

32FP-11

YSW-Ⅲ-800

4000

3000

1300

1500

90

32FP-11

YSW-Ⅲ-1000

5000

3500

1400

1600

90

40FP-18

YSW-Ⅲ-1200

6000

3500

1600

1800

90

40FP-18

YSW-Ⅲ-1400

8000

4000

1800

2000

90

50FP-22

YSW-Ⅲ-1600

10000

4000

2000

2200

90

50FP-22

YSW-Ⅲ-1800

15000

4500

2200

2400

90

50FP-22

YSW-Ⅲ-2000

20000

5000

2500

2600

90

65FP-26

YSW-Ⅲ-2200

25000

5500

2600

2800

90

65FP-26

YSW-Ⅲ-2500

30000

6000

2800

3000

90

65FP-26
